 云南電網有限責任公司2015年第三批二級物資框架采購招標項目采購的35kV/10kV弧光保護系統，我公司參與并中標。

下面，我們共同來認識一些電弧光的基本知識，并了解一下我公司自主研發的KZARC-2100電弧光保護系統。





電弧光簡介



電力系統由于各種的短路原因可引起弧光，弧光會以300m/s的速度爆發，摧毀途中的任何物質。只要系統中不斷電，弧光就會一直存在。電弧是一種極具破壞性的氣體放電現象，這種現象產生內部過壓，進而導致局部過熱，可能使設備產生過高的機械和熱張力。按我國現行的繼電保護設計標準，中低壓母線系統中一般不配置專用的快速母線保護。而中低壓母線上的出線多，操作頻繁，而且還存在三相導體線間距離與大地比較近，設備制造質量比高壓設備差等一系列主客觀因素，這些因素又使得中低壓母線的故障幾率比高壓、超高壓母線高得多。



電弧光的危害

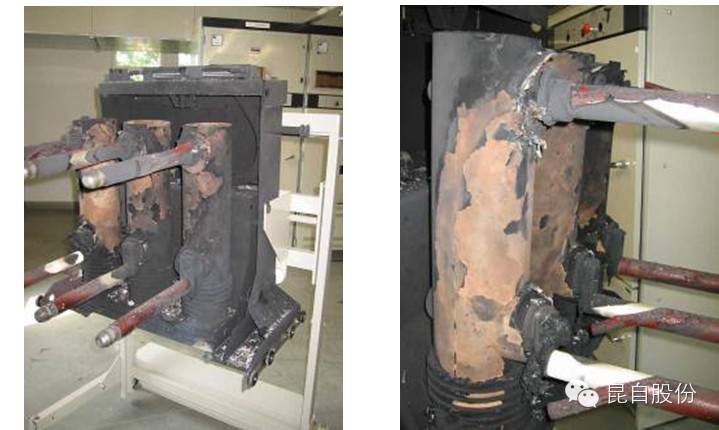

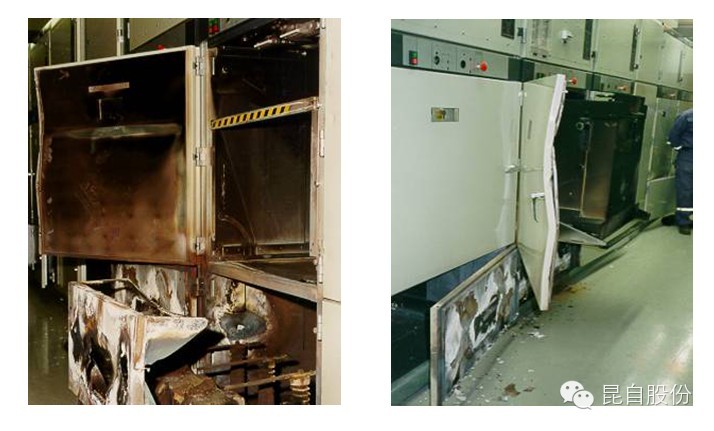

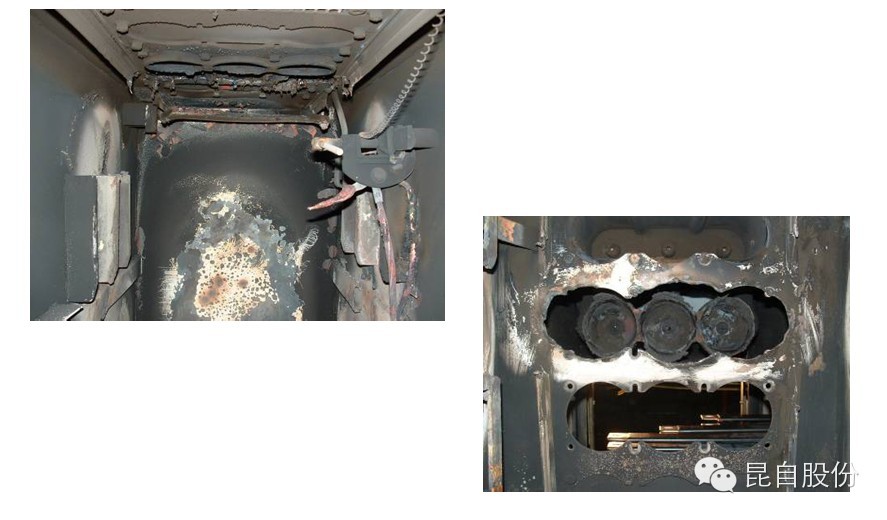

電弧溫度相當太陽溫度的2倍，大約為10000℃，高溫可造成電纜在100MS內燃燒及所有絕緣材料的燃燒，造成銅排、鋁排熔斷氣化，并產生大量有毒的炭黑煙氣，造成設備表面的嚴重臟污，使得絕緣電阻為零。 電弧光發生時產生的大量氣體，其壓力波可造成柜體變形、破碎，使開關設備爆炸；

開關設備強烈振動，使固定元件松脫；

高溫燒灼皮膚，強光刺傷眼睛；

產生大量的有害氣體，傷害呼吸系統；

爆破音震損耳膜、肺臟； 碎片飛射，造成人員傷害，甚至死亡。



電弧光保護的作用

減少或降低電弧光短路故障對于設備的損害；

避免變壓器因近距離母線故障造成動穩定破壞，延長變壓器的使用壽命；

縮短電弧光故障切除時間，避免波及站內其他系統造成重大損失；

減少因電弧光故障造成設備停運的時間，更快地恢復供電；

減少或降低電弧光對于人體的傷害。

更快速、更安全的保護——KZARC-2100

可靠性高：

采用過流和弧光雙判據，可靠性高

弧光檢測單元具備自檢功能

抗干擾能力強：

弧光傳感器檢測的是不可見的紫外光，避免了可見光的干擾，因為弧光成分中70%以上是紫外光

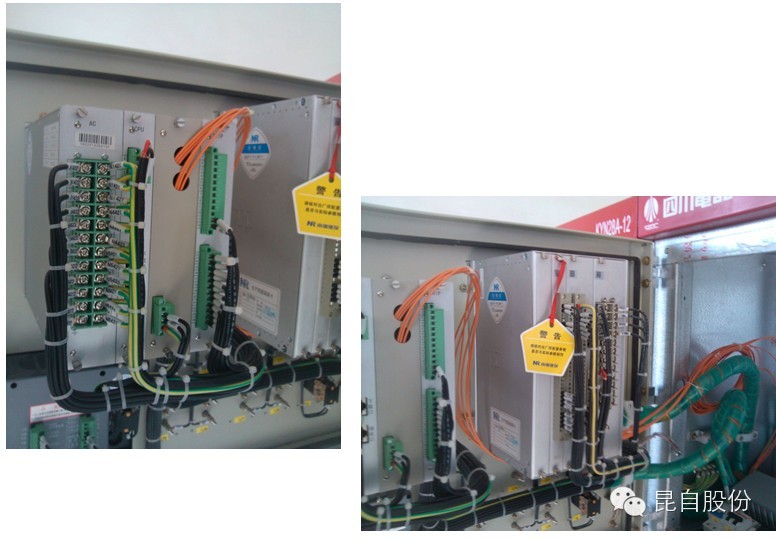

傳感器和主控單元之間采用特殊光纖鏈接，光電轉換在主控單元內完成，避免了傳統電纜可能遭受的電磁及污穢干擾

動作迅速可靠：

弧光感應時間：小于2ms

裝置出口時間：7~10ms

弧光故障總切除時間：小于80ms（含斷路器動作時間）

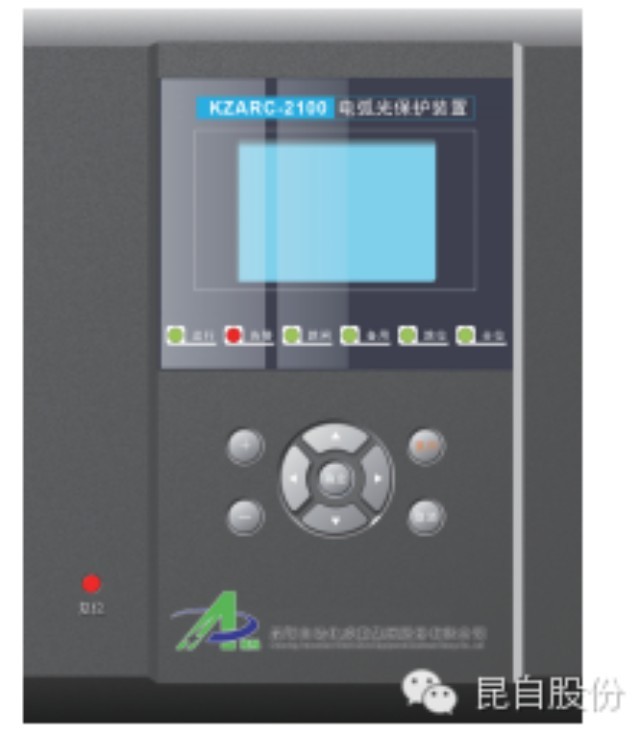

電弧光保護裝置KZARC-2100的技術特點：

1.滿足所有電磁兼容（EMC）標準；

2.符合中國繼電保護設計標準要求；

3.采用過流及弧光雙重判據，可靠性高；

4.出口跳閘時間小于5ms，帶電流雙重判據的動作時間小于10ms，快于傳統的母線保護，對開關柜的內部弧光故障總切除時間可以控制在75ms以內；

5.全漢字顯示，操作習慣和傳統數字式保護完全一致；

6.跳閘出口邏輯可編程；

7.可顯示故障位置；

8.單元可以集成電流單元、弧光采集單元和擴展單元的功能，安裝簡單，對于不同類型的接線可靈活設置；

9.具備高度擴展性，可集成傳統保護測控裝置的功能。
